高新牌 GX2200B-90V型直流电子无级调速器

　　　

产品外观：

主要技术性能：

本调速器是专为120W以下的小型直流电机设计的单相全控触发无级调压调速器。

它采用了先进的模块化集成触发技术，因而体积小，结构紧凑，工作可靠，还具

有电压PI闭环控制功能，因而具有较宽的调速范围和良好的稳速精度。

 1、调速器输入电压： AC 110V

2、整流方式：单相全控

3、使用环境温度：0~40℃

4、电机电压： DC 90V

5、请根据电机功率的大小配置相应变压器。

安全注意事项：
　　　　　　
　　　　　　 1、 按图接线后，合上面板开关K，指示灯D1亮，即可用电位器VR0进行调速。

　　　　　　 2、 永磁电机励磁不用接。

　　　　 　　3、接入AC24V电源时，请严格区分零线（N）和火线（L），以确保系统安全。

外形尺寸图：

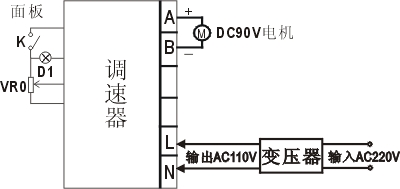

接线图：
