高新牌 交流电子无级调速器系列

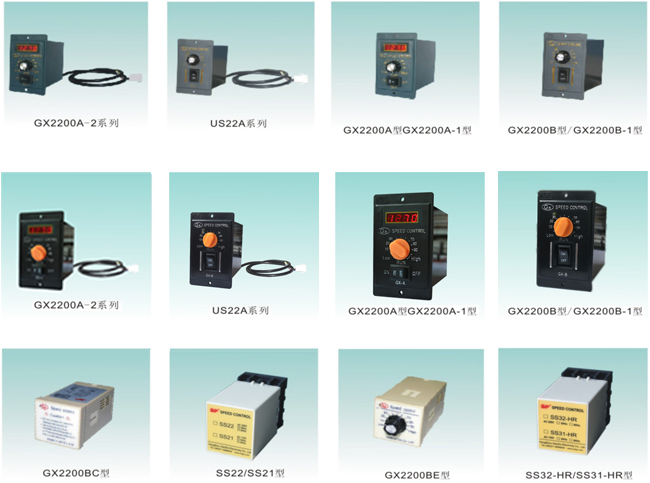

产品外观(Product Outward Appearance):

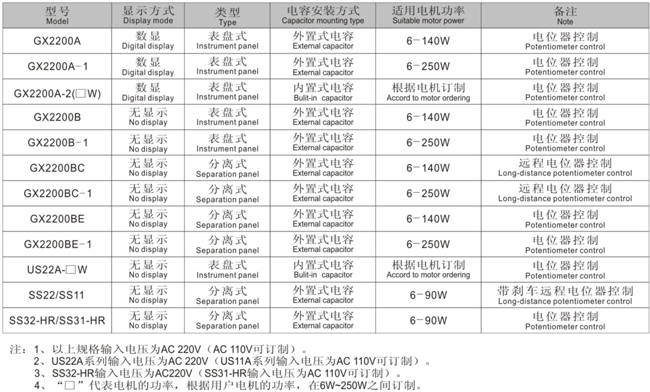

产品型号(Model):

主要技术性能(Main Performance):

1. 电源电压：AC 220V±10%，50Hz（或者 AC110V±10%）
2. 适用电机：适用于6W-250W微型交流齿轮减速电子调速电机。
3. 调速范围：90-1350r/min(50Hz时)
4. 速度变动率(对负荷)：5%（标准值）,1000r/min,额定扭矩80%时的速度变化量。
5. 工作温度：-10℃ ~ +50℃
6. 工作湿度：＜85%（无结露现象)
7. 电气制动时间：0.5s(标准值)，制动电流为额定电流的2-3倍。（* 电气制动不具备机械保持力。）

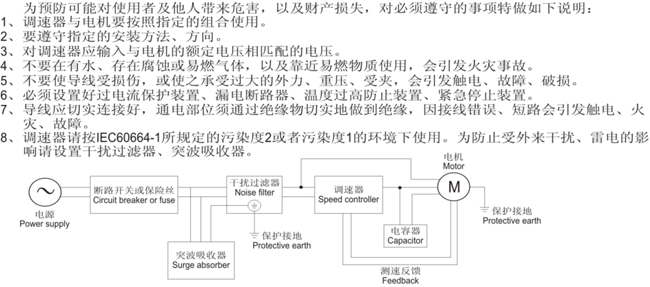

安全注意事项(Safety Precautions):

外形尺寸图(Dimensions):

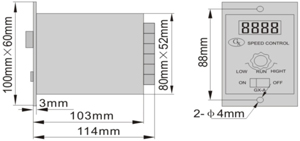

1、A、A-1、A-2型

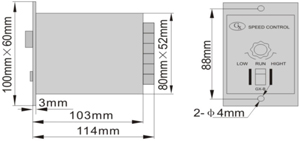

2、B、B-1、US型

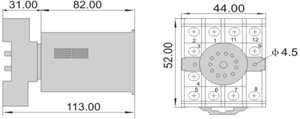

3、BC、BE



接线图(Wiring Diagram):

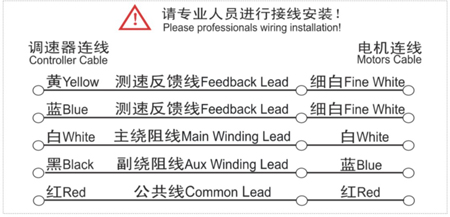

1、五芯电缆连接线说明

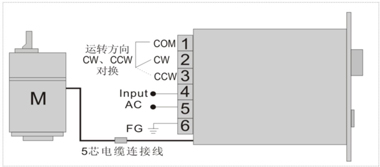

2、A-2、US型

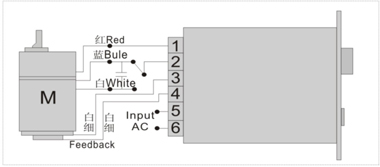

3、A、A-1、B、B-1型



4、BE型

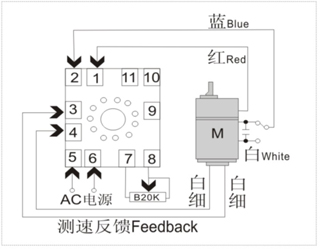

5、BC型

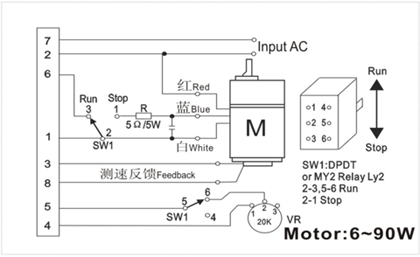

6、SS32-HR/SS31-HR型

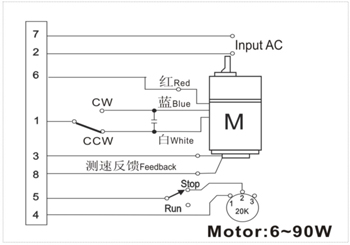

7.SS22/SS21型
